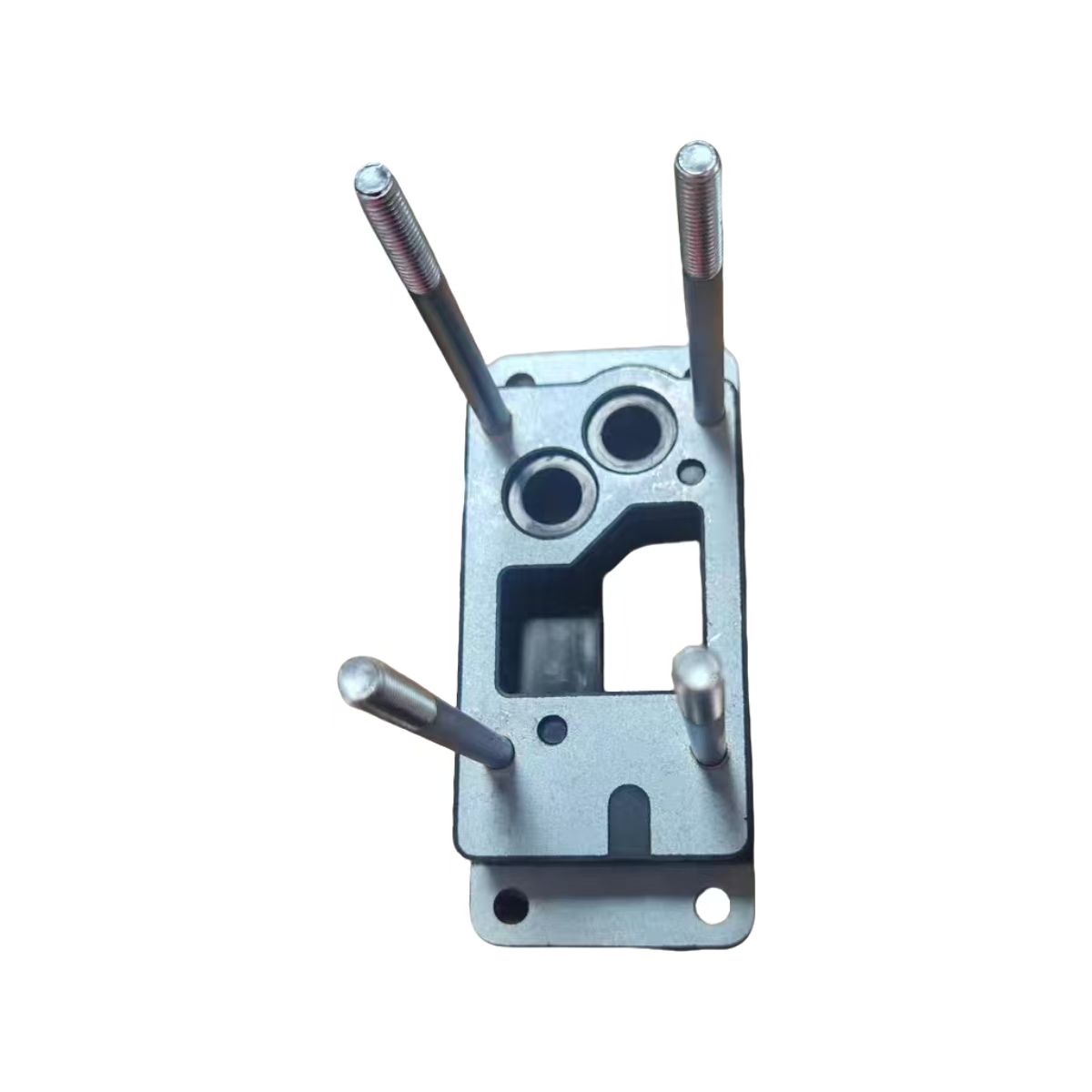

Πλάκα απόσβεσης FAST Hydraulic Retarder για φορτηγό Shacman

Το FAST Hydraulic Retarder Damping Plate for Shacman Truck είναι ένα εξάρτημα στερέωσης και προστασίας που παρέχεται από τη Skyond, που κατασκευάζεται στις εγκαταστάσεις μας στην Κίνα. Αυτή η πλάκα απόσβεσης έχει σχεδιαστεί για την πνευματική αναλογική βαλβίδα ελέγχου σε συστήματα υδραυλικών επιβραδυντών FAST, που βρίσκονται συνήθως σε φορτηγά βαρέως τύπου Shacman, συμπεριλαμβανομένων των σειρών X5000, X6000 και M3000S, καθώς και σε άλλες μάρκες εξοπλισμένες με επιβραδυντές FAST όπως Sinotruk HOWO, Yutong και Yaxing. Η πλάκα απόσβεσης επιβραδυντή τοποθετείται απευθείας στο συγκρότημα του σώματος της βαλβίδας ελέγχου, ασφαλίζοντας την αναλογική βαλβίδα που ρυθμίζει την πίεση του αέρα που εισέρχεται στο κάρτερ λαδιού επιβραδυντή. Αυτός ο έλεγχος πίεσης καθορίζει τη ροή λαδιού στον θάλαμο εργασίας, ο οποίος με τη σειρά του διέπει τη ροπή πέδησης. Μια φθαρμένη ή λείπει πλάκα απόσβεσης επιτρέπει σε υπερβολικούς κραδασμούς να φτάσουν στη βαλβίδα ακριβείας, οδηγώντας σε ακανόνιστο φρενάρισμα, καθυστερημένη εμπλοκή ή πλήρη αστοχία της βαλβίδας. Η αντικατάστασή του με το Retarder Damping Plate αποκαθιστά τη σταθερή λειτουργία της βαλβίδας και τη σταθερή υδραυλική δύναμη για ασφαλέστερη επιβράδυνση του οχήματος.

Πλεονεκτήματα προϊόντος

Ασφαλίζει την αναλογική βαλβίδα από κραδασμούς.

Το FAST Hydraulic Retarder Damping Plate for Shacman Truck συγκρατεί σταθερά την ηλεκτρομαγνητική αναλογική βαλβίδα στο σώμα της βαλβίδας επιβραδυντή. Αυτό αποτρέπει την κίνηση της βαλβίδας ή την παραμόρφωση του σήματος που προκαλείται από κραδασμούς στο δρόμο και αναπήδηση του οχήματος, διασφαλίζοντας ότι ο επιβραδυντής ανταποκρίνεται με συνέπεια στις εντολές του οδηγού.

Παρατείνει τη διάρκεια ζωής του εξαρτήματος.

Απορροφώντας την ενέργεια κραδασμών και κραδασμών πριν φτάσει στην αναλογική βαλβίδα, η πλάκα απόσβεσης μειώνει τη φθορά στα εσωτερικά εξαρτήματα της βαλβίδας, όπως το καρούλι, τα ελατήρια και οι ηλεκτρομαγνητικές βαλβίδες. Αυτό μεταφράζεται σε μεγαλύτερα διαστήματα σέρβις και λιγότερες αντικαταστάσεις βαλβίδων κατά τη διάρκεια ζωής του οχήματος.

Σύνθετη κατασκευή μετάλλου-καουτσούκ.

Η χαλύβδινη πλάκα παρέχει άκαμπτη τοποθέτηση και ακριβή τοποθέτηση της βαλβίδας, ενώ το κολλημένο ελαστικό στρώμα απορροφά τους κραδασμούς υψηλής συχνότητας. Αυτός ο ενσωματωμένος σχεδιασμός εξαλείφει την ανάγκη για ξεχωριστούς βραχίονες και μονωτήρες στερέωσης, απλοποιώντας τη διάταξη της βαλβίδας και μειώνοντας τα πιθανά σημεία αστοχίας.

Διατηρεί τα πλεονεκτήματα του πυρήνα πέδησης του επιβραδυντή.

Μια σταθερή αναλογική βαλβίδα επιτρέπει στον επιβραδυντή να προσφέρει πλήρη επιβράδυνση χωρίς φθορά, σταθερή απόδοση χωρίς θερμική εξασθένιση και μειωμένη καταπόνηση στα φρένα λειτουργίας και τα ελαστικά. Για τους φορείς εκμετάλλευσης στόλου, αυτό σημαίνει χαμηλότερο κόστος συντήρησης και βελτιωμένη οικονομία καυσίμου.

Απευθείας αντικατάσταση OEM.

Οι οπές στερέωσης, το πάχος της πλάκας και οι συνολικές διαστάσεις ταιριάζουν με τις προδιαγραφές του αρχικού εξοπλισμού. Η εγκατάσταση δεν απαιτεί καμία τροποποίηση στο σώμα της βαλβίδας ή στα γύρω εξαρτήματα.

Βασικές Προδιαγραφές

Ποιος είναι ο ρόλος του Damping;

Το FAST Hydraulic Retarder Damping Plate for Shacman Truck εξυπηρετεί τρεις βασικές λειτουργίες στο σύστημα ελέγχου επιβραδυντή:

Ασφαλής τοποθέτηση. Η πλάκα βιδώνει σταθερά την ηλεκτρομαγνητική αναλογική βαλβίδα στο σώμα της βαλβίδας επιβραδυντή. Αυτή η μηχανική στερέωση εμποδίζει τη μετατόπιση ή τη χαλάρωση της βαλβίδας υπό τη δόνηση του οχήματος, διατηρώντας ακριβή ευθυγράμμιση μεταξύ της βαλβίδας και των πνευματικών και ηλεκτρικών συνδέσεών της.

Απόσβεση κραδασμών.Το ενσωματωμένο ελαστικό στρώμα απορροφά και διαχέει την ενέργεια των κραδασμών και των κραδασμών από το δρόμο και το σύστημα μετάδοσης κίνησης. Χωρίς αυτή την απόσβεση, η δόνηση θα μεταδώσει απευθείας στα εσωτερικά εξαρτήματα της βαλβίδας το καρούλι, τα ελατήρια και τις ηλεκτρομαγνητικές βαλβίδες προκαλώντας πρόωρη φθορά, ακανόνιστη απόκριση ή πλήρη αστοχία.

Προστασία ακεραιότητας σήματος.Απομονώνοντας τη βαλβίδα από κραδασμούς, η πλάκα απόσβεσης επιβραδυντή αποτρέπει λανθασμένα σήματα ή παραμόρφωση σήματος από το να φτάσουν στην ηλεκτρονική μονάδα ελέγχου. Η αναλογική βαλβίδα βασίζεται σε ακριβή ηλεκτρικά σήματα από την ECU για τη ρύθμιση της πίεσης του αέρα. Η αναπήδηση επαφής που προκαλείται από κραδασμούς ή οι διακοπτόμενες συνδέσεις μπορεί να προκαλέσουν την εσφαλμένη ερμηνεία της θέσης της βαλβίδας από την ECU, οδηγώντας σε εσφαλμένη εφαρμογή της ροπής πέδησης.

Για τον οδηγό, αυτό μεταφράζεται σε προβλέψιμη, γραμμική απόκριση πέδησης σε όλους τους τρόπους λειτουργίας του επιβραδυντή, από τη λειτουργία καθόδου σταθερής ταχύτητας έως τις λειτουργίες φρεναρίσματος πλήρως ενεργοποιημένο.

Σχετικά με την κατασκευή προϊόντων

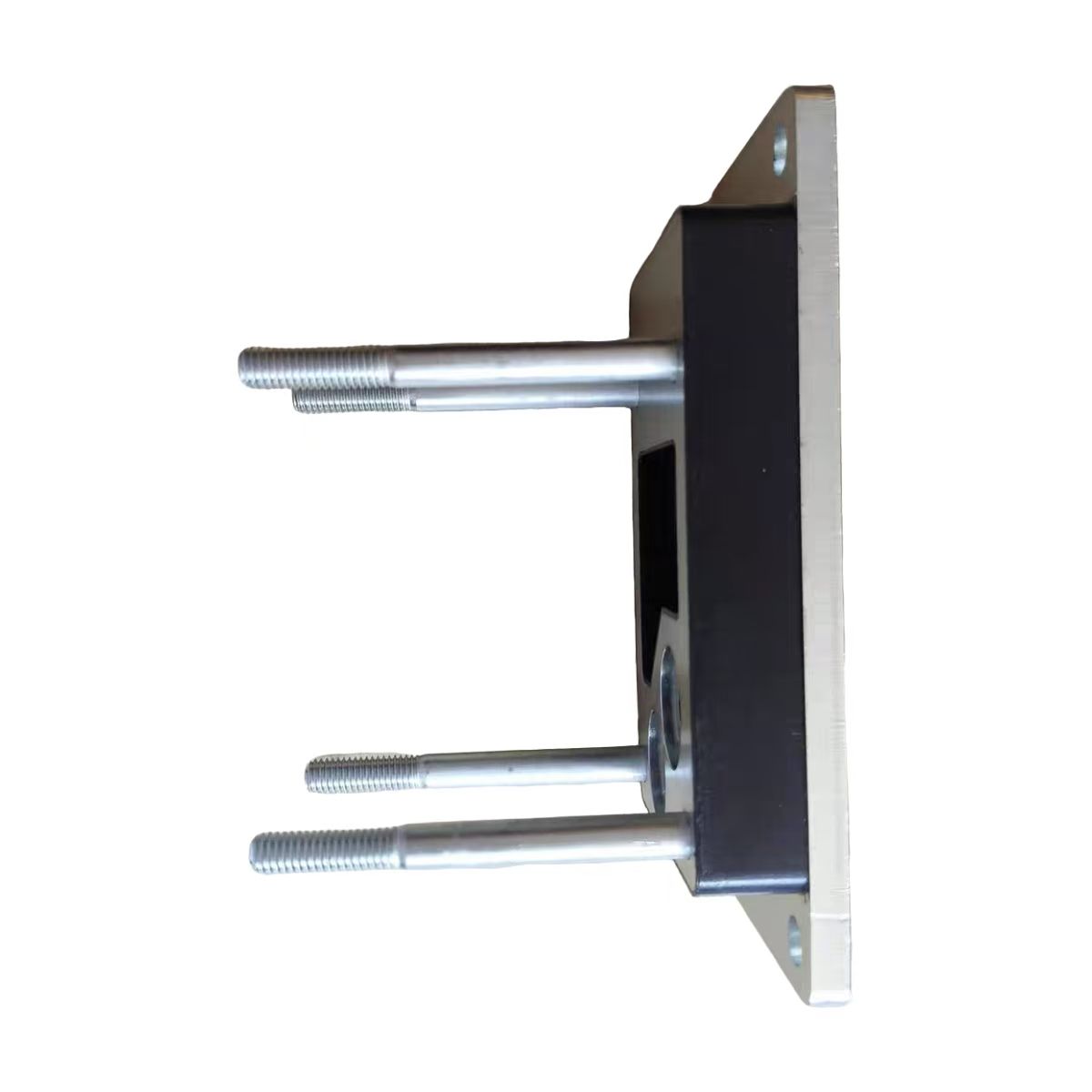

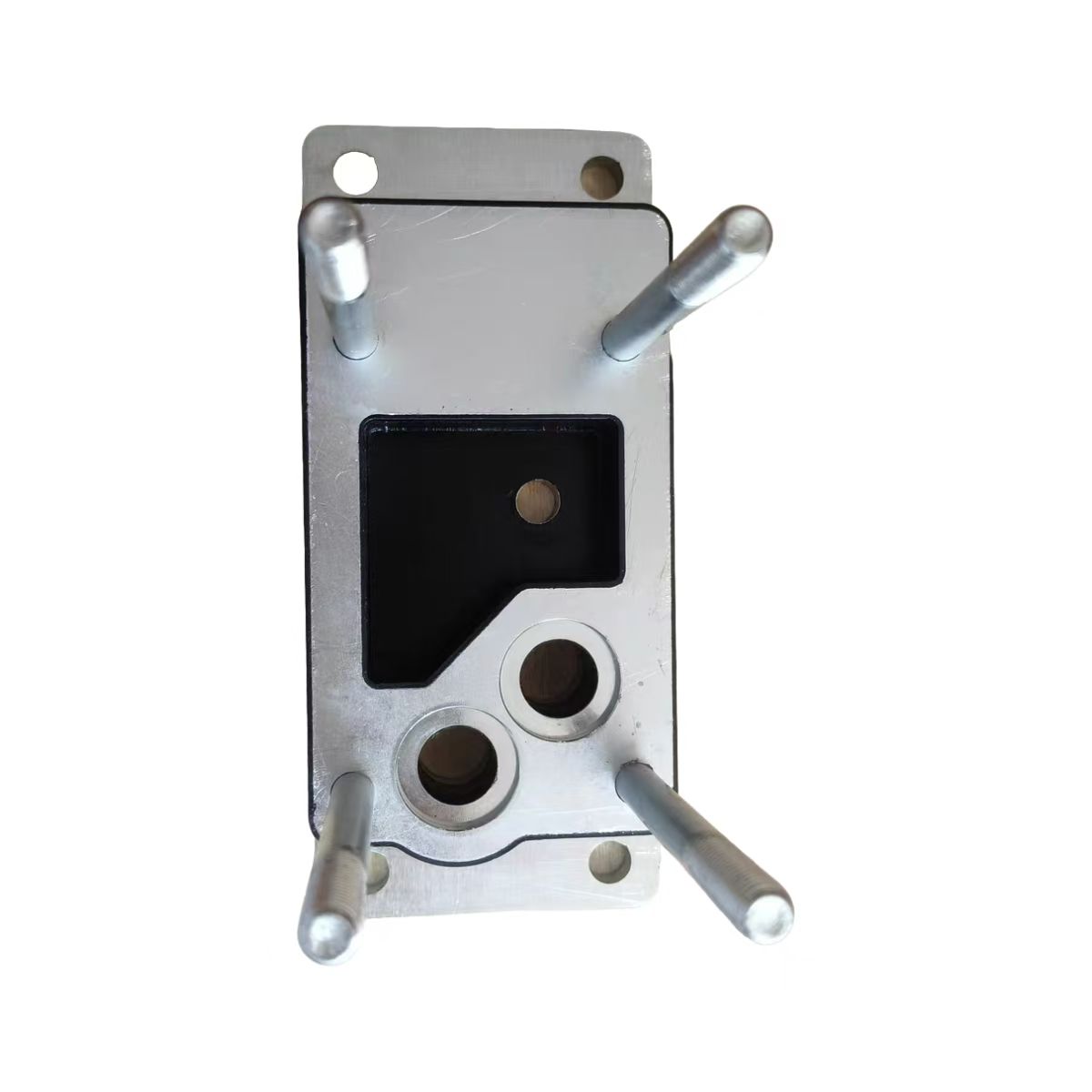

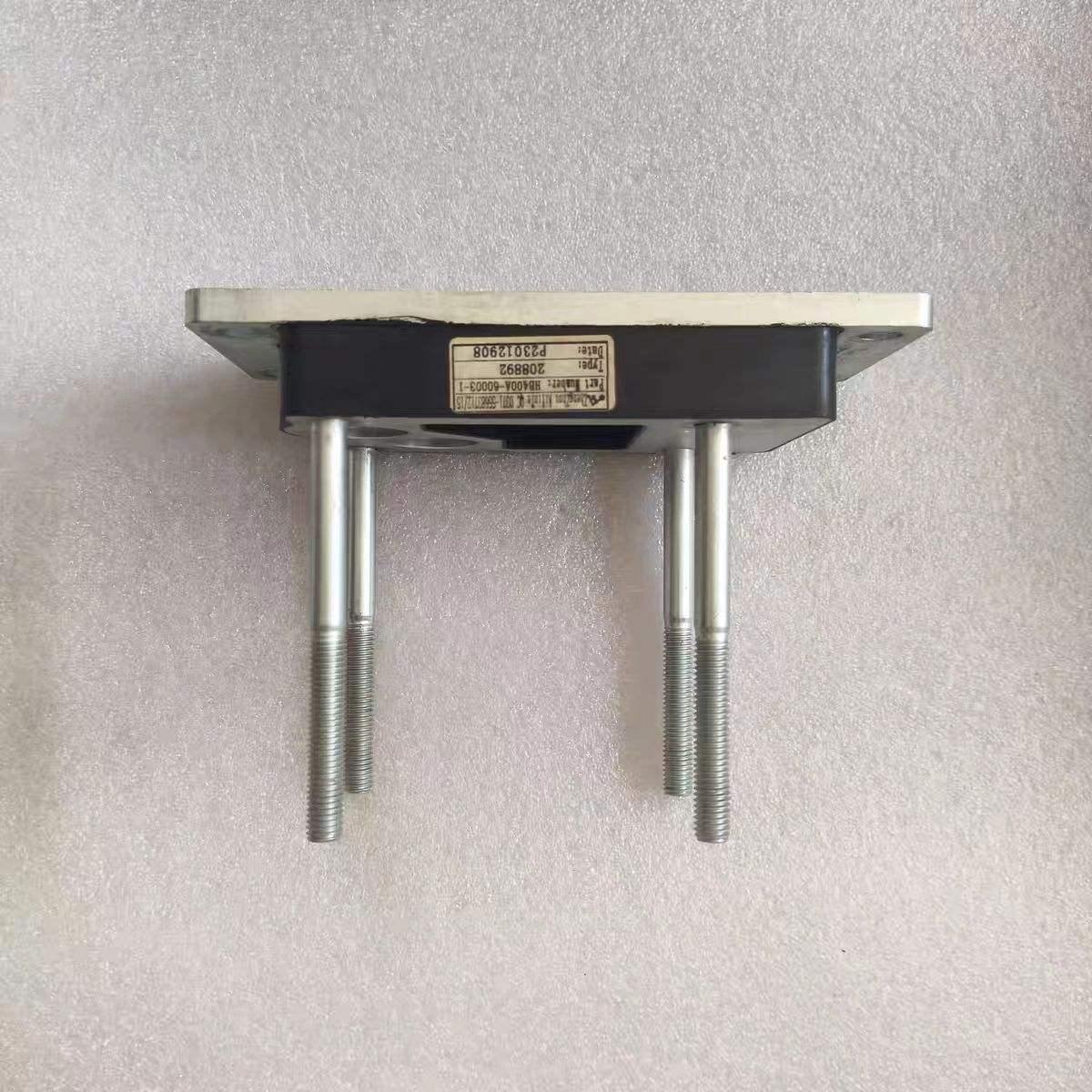

Αυτή η πλάκα απόσβεσης επιβραδυντή έχει μια σύνθετη κατασκευή: μια πλάκα από ανθρακούχο χάλυβα Q235 συνδεδεμένη σε ένα στρώμα απόσβεσης από καουτσούκ.

Πλάκα από ανθρακούχο χάλυβα Q235.Αυτός ο δομικός χάλυβας παρέχει την ακαμψία που απαιτείται για την ασφαλή τοποθέτηση της αναλογικής βαλβίδας. Αντιστέκεται στην κάμψη και την παραμόρφωση κάτω από τις δυνάμεις σύσφιξης των μπουλονιών στερέωσης και τα φορτία δόνησης από το όχημα. Η χαλύβδινη πλάκα διατηρεί τον ακριβή προσανατολισμό της βαλβίδας σε σχέση με το σώμα της βαλβίδας, διασφαλίζοντας ότι οι πνευματικές και ηλεκτρικές συνδέσεις παραμένουν ευθυγραμμισμένες.

Λαστιχένιο στρώμα απόσβεσης.Το ελαστομερές στρώμα απορροφά την ενέργεια δόνησης υψηλής συχνότητας και τη μετατρέπει σε θερμότητα, η οποία διαχέεται μέσω της πλάκας. Αυτή η ένωση καουτσούκ έχει σχεδιαστεί για να διατηρεί τις ιδιότητες απόσβεσης σε όλο το εύρος θερμοκρασιών που συναντάμε στη λειτουργία βαρέων φορτηγών από τις κρύες εκκινήσεις το χειμώνα έως τη διαρκή θερμότητα από το σύστημα επιβράδυνσης κατά τη διάρκεια μεγάλων καταβάσεων.

Πλεονέκτημα σύνθετου σχεδιασμού.Συνδέοντας μέταλλο και καουτσούκ σε μια ενιαία μονάδα, η πλάκα απόσβεσης παρέχει τόσο δομική τοποθέτηση όσο και απομόνωση κραδασμών σε ένα συμπαγές εξάρτημα. Αυτό εξαλείφει την ανάγκη για ξεχωριστούς βραχίονες στερέωσης και λαστιχένια μονωτικά, απλοποιώντας τη διάταξη της βαλβίδας και μειώνοντας τα πιθανά σημεία αστοχίας.

Συμβατά μοντέλα επιβράδυνσης και εφαρμογές οχημάτων

Το FAST Hydraulic Retarder Damping Plate for Shacman Truck είναι συμβατό με την πλήρη σειρά μοντέλων υδραυλικών επιβραδυντών FAST:

1. FH400B (σύνδεση σειράς). Τοποθετείται σε σειρά με το κιβώτιο ταχυτήτων, κατάλληλο για οχήματα όπου ο χώρος επιτρέπει την εγκατάσταση σε σειρά.

2. FH240B. Ένα συμπαγές μοντέλο σύνδεσης σειράς για εφαρμογές χαμηλότερης ιπποδύναμης.

3. FHB320B (παράλληλη σύνδεση). Τοποθετείται δίπλα στο κιβώτιο ταχυτήτων, διατηρώντας τη διεπαφή απογείωσης ισχύος (PTO).

4. FHB400B. Ένα μοντέλο παράλληλης σύνδεσης υψηλότερης χωρητικότητας.

Αυτά τα μοντέλα επιβραδυντών τοποθετούνται στο εργοστάσιο ή έχουν εγκατασταθεί από τον αντιπρόσωπο σε:

1. Shacman X5000, X6000, M3000S και άλλα βαρέα φορτηγά Shacman

2. Σειρά Sinotruk HOWO

3. Λεωφορεία και πούλμαν Yutong και Yaxing

4. Άλλες επωνυμίες επαγγελματικών οχημάτων που χρησιμοποιούν επιβραδυντές FAST

Για συνεργεία και χειριστές στόλου, το Retarder Damping Plate παρέχει ένα ενιαίο SKU που καλύπτει πολλά μοντέλα επιβραδυντών και εφαρμογές οχημάτων, απλοποιώντας τη διαχείριση αποθεμάτων.

Εγκατάσταση και Συντήρηση

Η αντικατάσταση της πλάκας απόσβεσης επιβραδυντή απαιτεί προσοχή στη λεπτομέρεια:

Συνιστάται επαγγελματική εγκατάσταση

Η εργασία περιλαμβάνει την αποσυναρμολόγηση του σώματος της βαλβίδας ελέγχου επιβραδυντή. Συνιστούμε να εκτελέσει την αντικατάσταση ένας τεχνικός με εμπειρία σέρβις επιβραδυντή FAST.

Προδιαγραφή ροπής

Τα μπουλόνια στερέωσης πρέπει να σφίγγονται με την καθορισμένη ροπή στρέψης χρησιμοποιώντας ένα δυναμόκλειδο. Η υπερβολική σύσφιξη μπορεί να βλάψει το σώμα της βαλβίδας ή την πλάκα απόσβεσης. Η υποσύσφιξη επιτρέπει την κίνηση και τους κραδασμούς.

Επιθεωρήστε τα σχετικά εξαρτήματα

Με την αφαίρεση της βαλβίδας, ελέγξτε την ίδια την αναλογική βαλβίδα για ζημιά. Επιθεωρήστε το στεγανοποιητικό δακτύλιο Ο για σκληρότητα, ρωγμές ή παραμόρφωση και αντικαταστήστε το εάν χρειάζεται.

Δοκιμή λειτουργίας μετά την εγκατάσταση

Μετά τη συναρμολόγηση, δοκιμάστε τον επιβραδυντή σε όλους τους τρόπους λειτουργίας σταθερής ταχύτητας και σε κάθε στάδιο πέδησης  για να επιβεβαιώσετε την κανονική δύναμη πέδησης και να μην υπάρχουν διαρροές αέρα ή λαδιού.

Οι περισσότερες εγκαταστάσεις μπορούν να ολοκληρωθούν σε λιγότερο από μία ώρα από έμπειρο τεχνικό.

Πώς η Skyond ελέγχει και δοκιμάζει την ποιότητα;

Κάθε πλάκα απόσβεσης FAST Hydraulic Retarder for Shacman Truck που παρέχεται από τη Skyond ελέγχεται πριν από την αποστολή:

Επαλήθευση διαστάσεων.Οι θέσεις των οπών τοποθέτησης, το πάχος και οι συνολικές διαστάσεις της πλάκας ελέγχονται σύμφωνα με τις προδιαγραφές OEM για να διασφαλιστεί η σωστή εφαρμογή.

Ακεραιότητα ελαστικού δεσμού. Το στρώμα από καουτσούκ επιθεωρείται για σωστή συγκόλληση με τη χαλύβδινη πλάκα, χωρίς κενά ή διαχωρισμό.

Φινίρισμα επιφάνειας.Η χαλύβδινη πλάκα ελέγχεται για γρέζια, αιχμηρές άκρες ή διάβρωση που θα μπορούσαν να επηρεάσουν την εγκατάσταση ή τη διάρκεια ζωής.

Δοκιμή δειγμάτων. Τυχαία δείγματα από κάθε παρτίδα υποβάλλονται σε δοκιμές συμπίεσης και δόνησης για να επαληθευτεί η απόδοση απόσβεσης.

Advanced Manufacturing στο Skyond

Η Skyond λειτουργεί μια σύγχρονη μονάδα παραγωγής εξοπλισμένη με μηχανήματα ακριβείας και αυτοματοποιημένες γραμμές παραγωγής. Το εργοστάσιό μας είναι σε θέση να παράγει την πλάκα απόσβεσης FAST Hydraulic Retarder για φορτηγό Shacman και άλλα εξαρτήματα ακριβείας με σταθερά πρότυπα ποιότητας.

Μηχανική CNC ακριβείας. Ο εξοπλισμός μας CNC χειρίζεται την κοπή και τη διαμόρφωση μεταλλικών εξαρτημάτων σύμφωνα με τις ακριβείς προδιαγραφές. Για την πλάκα απόσβεσης, αυτό εξασφαλίζει ακριβείς θέσεις οπών στερέωσης, σταθερό πάχος πλάκας και σωστή εφαρμογή στο σώμα της βαλβίδας. Η ακρίβεια διαστάσεων επηρεάζει άμεσα την ευκολία εγκατάστασης και την ικανότητα της πλάκας να διατηρεί την ευθυγράμμιση της βαλβίδας υπό κραδασμούς.

Αυτοματοποιημένη συναρμολόγηση και έλεγχος ποιότητας. Οι αυτοματοποιημένες διαδικασίες μειώνουν το ανθρώπινο λάθος και διασφαλίζουν σταθερή ποιότητα κατασκευής σε όλες τις σειρές παραγωγής. Κάθε παρτίδα υποβάλλεται σε επιθεώρηση σε πολλαπλά στάδια, από την επαλήθευση της πρώτης ύλης έως τη δοκιμή τελικού προϊόντος.

Ειδική γραμμή συγκόλλησης από καουτσούκ. Το στρώμα απόσβεσης από καουτσούκ συνδέεται με τη χαλύβδινη πλάκα χρησιμοποιώντας ελεγχόμενες διαδικασίες που εξασφαλίζουν σωστή πρόσφυση χωρίς κενά ή αποκόλληση. Αυτή η ακεραιότητα συγκόλλησης είναι κρίσιμη για την απόσβεση των κραδασμών της πλάκας κατά τη διάρκεια ζωής της.

Εξοπλισμός δοκιμών. Τα εργαλεία μέτρησης υψηλής ακρίβειας και οι ηλεκτρικοί ελεγκτές επαληθεύουν την απόδοση του προϊόντος υπό προσομοιωμένες συνθήκες λειτουργίας. Τυχαία δείγματα από κάθε παρτίδα υποβάλλονται σε δοκιμές συμπίεσης και δόνησης για να επιβεβαιωθεί ότι τα χαρακτηριστικά απόσβεσης πληρούν τις προδιαγραφές.

Παραγωγική ικανότητα. Η εγκατάστασή μας υποστηρίζει παραγωγή μεγάλης κλίμακας για την κάλυψη παραγγελιών χύδην διατηρώντας παράλληλα σταθερή ποιότητα. Για φορείς εκμετάλλευσης στόλου και εμπορικές εταιρείες που απαιτούν αποστολές όγκου, μπορούμε να κλιμακώσουμε την παραγωγή ανάλογα.

Παγκόσμια Παράδοση και Logistics

Η Skyond εξάγει στη Ρωσία, την Κεντρική Ασία, τη Νοτιοανατολική Ασία, την Αφρική, τη Νότια Αμερική και άλλες περιοχές. Η ομάδα logistics μας χειρίζεται:

1. Φόρτωση κοντέινερ με κατάλληλη ασφάλιση για την αποφυγή ζημιών κατά τη μεταφορά

2. Τελωνειακή τεκμηρίωση για ομαλή εκκαθάριση

3. Δρομολόγηση σε μεγάλα λιμάνια για αποτελεσματική διεθνή αποστολή

Οι περισσότερες κανονικές παραγγελίες για το FAST Hydraulic Retarder Damping Plate for Shacman Truck αποστέλλονται εντός 7-45 ημερών από την επιβεβαίωση πληρωμής. Για πελάτες με τακτικές απαιτήσεις, μπορούμε να κανονίσουμε προγραμματισμένες αποστολές ή να διατηρούμε απόθεμα σε αποθήκες μεταφορών για ταχύτερη παράδοση.

Κοινές Ερωτήσεις

Ε1: Ποιοι αριθμοί εξαρτημάτων αντιστοιχούν σε αυτήν την πλάκα απόσβεσης;

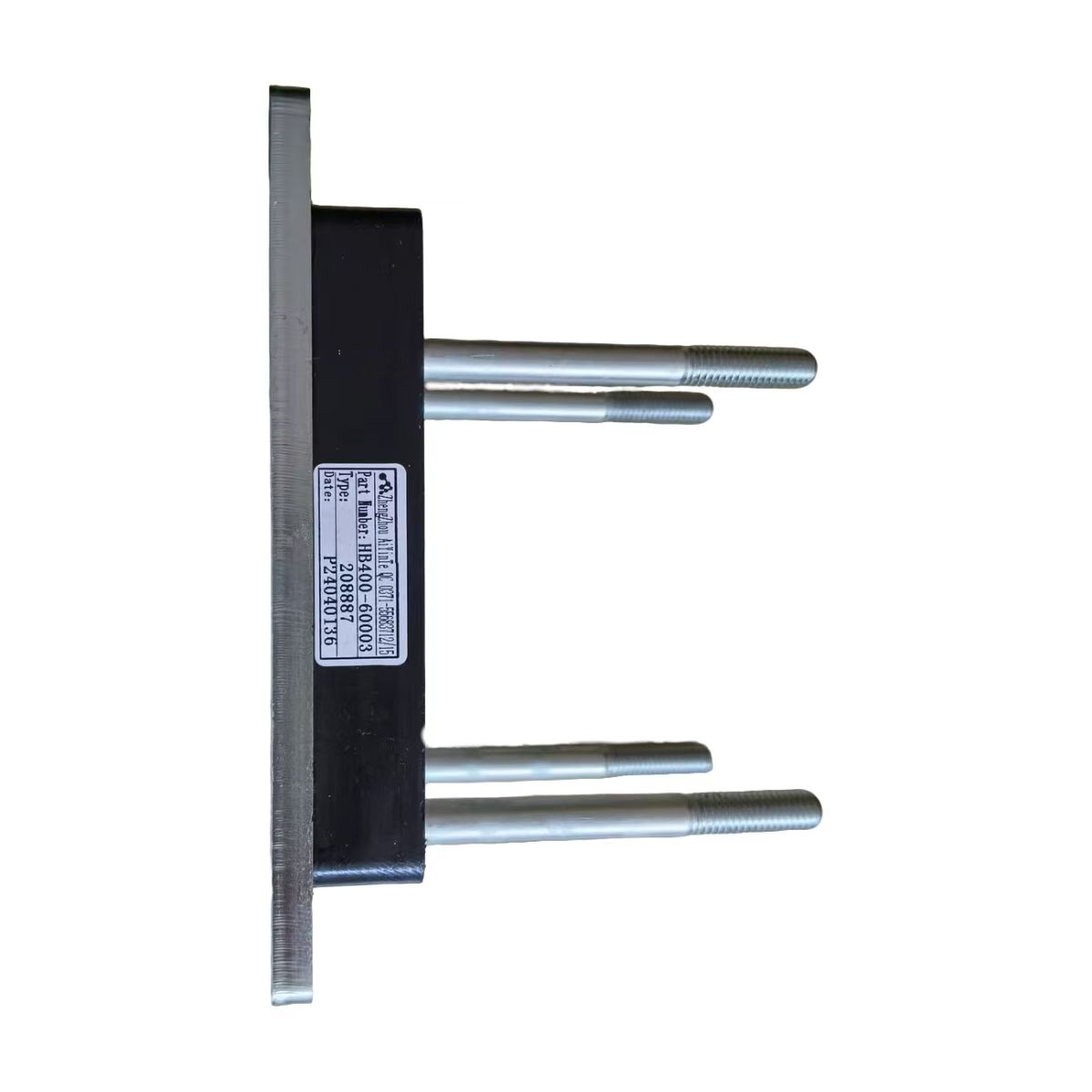

Η πλάκα απόσβεσης διατίθεται ως HB400-60003 και HB400-60002. Το πλήρες αναλογικό συγκρότημα βαλβίδας με πλάκα απόσβεσης είναι HB400-60001.

Ε2: Πώς μπορώ να επιβεβαιώσω ότι αυτή η πλάκα απόσβεσης ταιριάζει στο φορτηγό μου;

Ελέγξτε το μοντέλο του επιβραδυντή στην πινακίδα αναγνώρισης στο σώμα του επιβραδυντή. Στα συμβατά μοντέλα περιλαμβάνονται τα FH400B, FH240B, FHB320B και FHB400B. Εναλλακτικά, δώστε το VIN του οχήματός σας στον προμηθευτή σας για ακριβή αντιστοίχιση στον κατάλογο ηλεκτρονικών ανταλλακτικών FAST ή Shacman.

Ε3: Τι πρέπει να αντικαταστήσω μαζί με την πλάκα απόσβεσης;

Επιθεωρήστε την αναλογική βαλβίδα για ζημιά. Ελέγξτε το στεγανοποιητικό δακτύλιο Ο για γήρανση ή φθορά και αντικαταστήστε το εάν χρειάζεται.

Ε4: Μπορώ να το εγκαταστήσω μόνος μου;

Η εργασία περιλαμβάνει το σώμα της βαλβίδας ελέγχου επιβραδυντή. Συνιστούμε την εγκατάσταση από τεχνικό με εμπειρία σέρβις επιβραδυντή FAST για να διασφαλιστεί ο σωστός έλεγχος ροπής και λειτουργίας.
